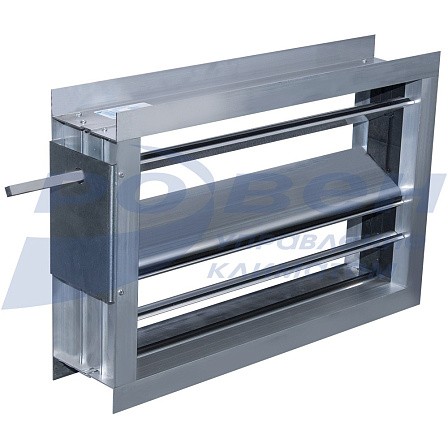

Воздушный клапан ВКм с площадкой под электропривод
Воздушные алюминиевые клапаны ВКм предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования, а также для герметизации внутреннего объёма вентиляционных сетей, рабочее давление которых не превышает 1000 Па.
Температура перемещаемой среды: от - 30 °С до + 45 °С. Климатические условия и категория размещения клапанов по ГОСТ 15150 – У3.
Основные элементы клапанов выполнены из алюминиевого профиля, что значительно снижает массу изделия при достаточно больших рабочих сечениях клапана. Профильные резиновые уплотнители, закрепляемые в местах сопряжения ламелей, существенно повышают коэффициент герметичности в данном узле. Высокая вариативность в выборе исполнительных механизмов клапана даёт возможность широкого выбора в плавности и точности регулирования расхода воздуха.
Воздушные клапаны ВКм состоят из:
- корпуса, изготовленного из усиленного алюминиевого профиля, увеличивающего жесткость конструкции;
- поворотных ламелей, изготовленных из усиленного профиля;
- трех видов профильных резиновых морозоустойчивых уплотнений (закрепляемых в местах соприкосновения ламелей),что обеспечивает повышенную герметичность клапана в закрытом состоянии;
- опорных пластин;
- шестерен, размещаемых во внутренней полости профиля, что повышает герметичность конструкции;
- привода (поставляется отдельно).
Приводная ось клапана ВКм представляет собой стальной профиль квадратного сечения.
Минимальный и максимальный размеры клапана ВКм в соответствии с таблицей, с шагом 50 мм по любой стороне.
|
Длина (L), мм |
Высота (H), мм |
|
от 100 до 1150 (без перегородки) количество осей привода - 1 шт* |
от 100 до 1800 |
|
от 1200 до 1950 (с перегородкой) количество осей привода - 2 шт* |
*Дополнительные оси устанавливаются по запросу.
Габаритные и присоединительные размеры воздушных клапанов типа ВКм (мм)
* Вылет оси: 15 мм - под ручной привод, 90 мм - под электропривод.
Зависимость фактической высоты (H1) от номинальной (H) клапанов типа ВКм (мм)
|
Н |
H1 |
Н |
H1 |
Н |
H1 |
Н |
H1 |
Н |
H1 |
|
100 |
111,7 |
500 |
510,5 |
900 |
909,3 |
1300 |
1308,1 |
1700 |
1706,9 |
|
150 |
161,2 |
550 |
560 |
950 |
958,8 |
1350 |
1357,6 |
1750 |
1756,4 |
|
200 |
211,4 |
600 |
610,2 |
1000 |
1009 |
1400 |
1407,8 |
1800 |
1806,6 |
|
250 |
260,9 |
650 |
659,7 |
1050 |
1058,5 |
1450 |
1457,3 |
|
|
|
300 |
311,1 |
700 |
709,9 |
1100 |
1108,7 |
1500 |
1507,5 |
|
|
|
350 |
360,6 |
750 |
759,4 |
1150 |
1158,2 |
1550 |
1557 |
|
|
|
400 |
410,8 |
800 |
809,6 |
1200 |
1208,4 |
1600 |
1607,2 |
|
|
|
450 |
460,3 |
850 |
859,1 |
1250 |
1257,9 |
1650 |
1656,7 |
|
|
По отдельному запросу рассматривается возможность изготовления клапанов с двумя приводами без перегородки.
По отдельному запросу рассматривается возможность поставки привода или клапан вместе с приводом.
С информацией об электроприводах (модели RWE.., RWF...) можно ознакомиться в разделе «Электроприводы».
Аэродинамические характеристики
МАРКИРОВКА:
Воздушный клапан ВКм-500*250-ЭП
где: ВКм – тип воздушного клапана с внутренним расположением шестерен;
500*250 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
ЭП – исполнение клапана с площадкой под электропривод.
