Вставка гибкая общепромышленная для вентиляторов РОСА

Вставки гибкие круглые предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду.

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Руководства

Вставки гибкие круглые предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -45°С до +70°С.

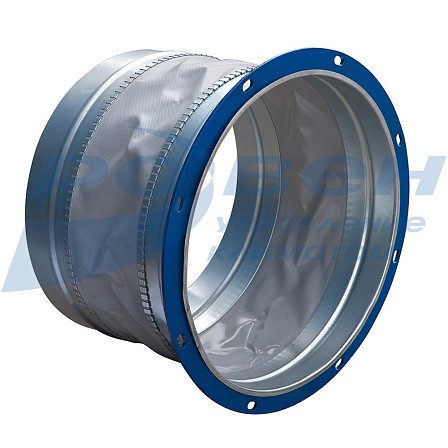

Корпус вставки изготовлен из оцинкованной стали, в середине закреплена тканевая лента, обеспечивающая герметичность канала. Конструкция вставки позволяет крепить её к фланцам вентиляторов с помощью болтов или реечного соединения.

Габаритные и присоединительные размеры вставок гибких круглых с типом соединения фланец-фланец

Вставки гибкие круглые РОСА.jpg

Модель	№ вент.	D	D1	D2	D3	D4	n, шт	n1, шт	Масса, кг
ВГК-РОСА-4,0-Ф/Ф-О	4,0	400	434	436	463	453	8	8	3,3
ВГК-РОСА-4,5-Ф/Ф-О	4,5	450	479	486	513	503	8	8	3,6
ВГК-РОСА-5,0-Ф/Ф-О	5,0	500	534	536	563	553	16	12	4,0
ВГК-РОСА-5,6-Ф/Ф-О	5,6	560	589	620	643	613	16	12	5,1
ВГК-РОСА-6,3-Ф/Ф-О	6,3	630	665	690	713	683	16	12	5,7
ВГК-РОСА-7,1-Ф/Ф-О	7,1	710	739	770	793	763	16	16	6,4
ВГК-РОСА-8,0-Ф/Ф-О	8,0	800	829	860	883	853	16	16	7,2
ВГК-РОСА-9,0-Ф/Ф-О	9,0	900	938	960	983	953	16	16	8,0
ВГК-РОСА-10,0-Ф/Ф-О	10,0	1000	1030	1070	1103	1053	16	16	10,0
ВГК-РОСА-11,2-Ф/Ф-О	11,2	1120	1158	1195	1223	1173	16	16	11,2
ВГК-РОСА-12,5-Ф/Ф-О	12,5	1250	1280	1320	1353	1303	16	16	12,5

Маркировка:

Вставка гибкая ВГК-РОСА-4,0-Ф/Ф-О
             где: ВГК-РОСА – вставка гибкая круглая для осевых вентиляторов РОСА;
                     4,0 – типоразмер вставки гибкой круглой (номер вентилятора);
                     Ф/Ф – тип соединения вставки гибкой круглой: Ф/Ф - фланец-фланец;
                     О – исполнение вставки гибкой круглой: общепромышленное.

Габаритные и присоединительные размеры вставок гибких круглых с типом соединения фланец-ниппель

Вставки гибкие круглые РОСА 2.jpg

Модель	№ вент.	D	D1	D2	n, шт	Масса, кг
ВГК-РОСА-4,0-Ф/Н-О	4,0	399	436	463	8	2,2
ВГК-РОСА-4,5-Ф/Н-О	4,5	449	486	513	8	2,4
ВГК-РОСА-5,0-Ф/Н-О	5,0	499	536	563	12	2,7
ВГК-РОСА-5,6-Ф/Н-О	5,6	559	620	643	12	3,6
ВГК-РОСА-6,3-Ф/Н-О	6,3	629	690	713	12	4,0
ВГК-РОСА-7,1-Ф/Н-О	7,1	709	770	793	16	4,5
ВГК-РОСА-8,0-Ф/Н-О	8,0	799	860	883	16	5,1
ВГК-РОСА-9,0-Ф/Н-О	9,0	899	960	983	16	5,7
ВГК-РОСА-10,0-Ф/Н-О	10,0	999	1070	1103	16	7,4
ВГК-РОСА-11,2-Ф/Н-О	11,2	1119	1195	1223	16	8,3
ВГК-РОСА-12,5-Ф/Н-О	12,5	1249	1320	1353	16	9,2

Маркировка:

Вставка гибкая ВГК-РОСА-4,0-Ф/Н-О
             где: ВГК-РОСА – вставка гибкая круглая для осевых вентиляторов РОСА;
                     4,0 – типоразмер вставки гибкой круглой (номер вентилятора);
                     Ф/Н – тип соединения вставки гибкой круглой: Ф/Н – фланец-ниппель;
                     О – исполнение вставки гибкой круглой: общепромышленное.
