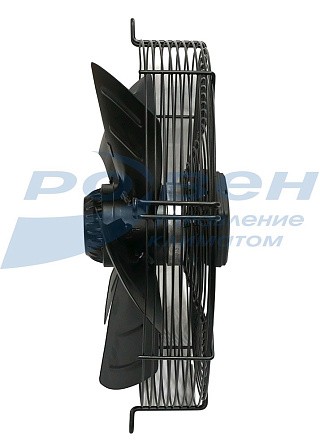

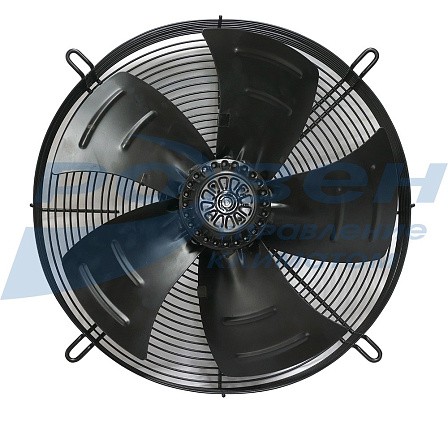

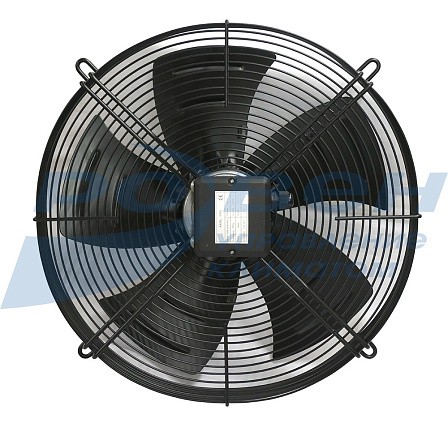

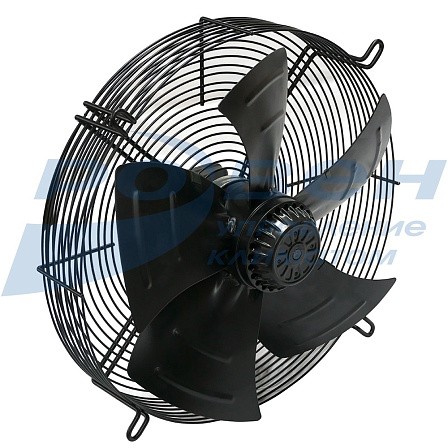

Вентиляторы осевые YWF с защитной решеткой
- Лопасти из углеродистой стали с полимерным покрытием
- Удобный монтаж
- Установка в любом положении
- Ресурс не менее 40 000 часов работы
- Класс защиты электродвигателя IP 54
- Биметаллическая защита двигателя
- Температура перемещаемого воздуха -25...+ 40ºС
Вентиляторы серии YWF имеют электродвигатели с внешним ротором. Вентиляторы оснащены крыльчаткой с серповидными лопастями, которая имеет динамическую балансировку в двух плоскостях для достижения минимального уровня шума.
Вентиляторы данной серии легко монтируются в стеновые проемы или другие несущие конструкции. Могут использоваться для отвода тепла или обдува различных технологических установок и оборудования.
Стандартное направление вращения лопастей вентиляторов YWF — против часовой стрелки, если смотреть на ротор — всасывание, направление вращения лопастей по часовой стрелке — нагнетание.
Особенности:
- Компактные, малошумные вентиляторы;
- Лопасти из углеродистой стали с лакокрасочным покрытием;
- Удобный монтаж;
- Установка в любом положении;
- Ресурс не менее 40 000 часов работы;
- Класс защиты электродвигателя IP 54;
- Биметаллическая защита двигателя;
- Температура перемещаемого воздуха -25°С...+40°С.
Габаритные и присоединительные размеры
|
Модель |
D |
A |
C |
С1 |
E |
L |
|
YWF-200 (Z) |
195 |
220 |
100 |
126 |
250 |
50 |
|
YWF-250 (Z)-2E |
250 |
282 |
102 |
134 |
320 |
75 |
|
YWF-250 (Z)-4E/4D |
250 |
282 |
94 |
126 |
320 |
75 |
|
YWF-300 (Z)-2E/2D |
300 |
322 |
133 |
158 |
360 |
80 |
|
YWF-300 (Z)-4E/4D |
300 |
322 |
114 |
137 |
360 |
75 |
|
YWF-350 (Z) |
350 |
375 |
133 |
158 |
422 |
80 |
|
YWF-400 (Z) |
391 |
422 |
136 |
171 |
470 |
90 |
|
YWF-450 (Z) |
446 |
475 |
158 |
183 |
522 |
90 |
|
YWF-500 (Z) |
499 |
525 |
141 |
186 |
570 |
90 |
|
YWF-550 (Z) |
553 |
575 |
156 |
201 |
624 |
100 |
|
YWF-630 (Z) |
628 |
680 |
181 |
221 |
750 |
100 |
|
YWF-710 (Z) |
703 |
765 |
272 |
- |
847 |
210 |
|
YWF-800 (Z) |
786 |
884 |
275 |
- |
970 |
226 |
|
YWF-910 (Z) |
903 |
1047 |
297 |
- |
1075 |
220 |
Технические характеристики
|
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/мин |
Масса, кг |
Уровень звукового давления, дБа |
Расход воздуха, м3/ч |
|
YWF-2Е-200 (Z) |
220 |
1 |
0,08 |
0,35 |
2700 |
1,9 |
60 |
870 |
|
YWF-4Е-200 (Z) |
220 |
1 |
0,029 |
0,12 |
1460 |
1,9 |
48 |
490 |
|
YWF-2Е-250 (Z) |
220 |
1 |
0,18 |
0,78 |
2500 |
3,0 |
68 |
1800 |
|
YWF-4D-250 (Z) |
380 |
3 |
0,06 |
0,13 |
1350 |
2,7 |
50 |
1000 |
|
YWF-4Е-250 (Z) |
220 |
1 |
0,05 |
0,22 |
1380 |
2,5 |
50 |
1000 |
|
YWF-2D-300 (Z) |
380 |
3 |
0,25 |
0,45 |
2500 |
4,7 |
72 |
3000 |
|
YWF-2Е-300 (Z) |
220 |
1 |
0,25 |
1,1 |
2530 |
4,7 |
70 |
3000 |
|
YWF-4D-300 (Z) |
380 |
3 |
0,095 |
0,26 |
1400 |
4 |
55 |
1950 |
|
YWF-4Е-300 (Z) |
220 |
1 |
0,09 |
0,38 |
1370 |
3,2 |
55 |
1900 |
|
YWF-4D-350 (Z) |
380 |
3 |
0,145 |
0,37 |
1390 |
4,7 |
63 |
3110 |
|
YWF-4Е-350 (Z) |
220 |
1 |
0,138 |
0,68 |
1370 |
4,7 |
62 |
2980 |
|
YWF-6D-350 (Z) |
380 |
3 |
0,09 |
0,29 |
940 |
4,7 |
53 |
2100 |
|
YWF-6Е-350 (Z) |
220 |
1 |
0,08 |
0,4 |
930 |
4,7 |
53 |
2100 |
|
YWF-4D-400 (Z) |
380 |
3 |
0,19 |
0,48 |
1380 |
6,1 |
67 |
3700 |
|
YWF-4Е-400 (Z) |
220 |
1 |
0,18 |
0,81 |
1350 |
6,1 |
67 |
3700 |
|
YWF-6D-400 (Z) |
380 |
3 |
0,115 |
0,36 |
900 |
6,1 |
60 |
2800 |
|
YWF-6Е-400 (Z) |
220 |
1 |
0,115 |
0,67 |
940 |
6,1 |
58 |
2800 |
|
YWF-4D-450 (Z) |
380 |
3 |
0,25 |
0,58 |
1400 |
6,9 |
68 |
4820 |
|
YWF-4Е-450 (Z) |
220 |
1 |
0,25 |
1,15 |
1380 |
6,9 |
71 |
4800 |
|
YWF-6D-450 (Z) |
380 |
3 |
0,15 |
0,48 |
930 |
6,9 |
62 |
3100 |
|
YWF-6Е-450 (Z) |
220 |
1 |
0,12 |
0,6 |
950 |
6,9 |
60 |
3100 |
|
YWF-4D-500 (Z) |
380 |
3 |
0,45 |
0,93 |
1320 |
9,5 |
72 |
7000 |
|
YWF-4Е-500 (Z) |
220 |
1 |
0,42 |
1,85 |
1320 |
9,5 |
72 |
6950 |
|
YWF-6D-500 (Z) |
380 |
3 |
0,25 |
0,78 |
920 |
9,5 |
67 |
5130 |
|
YWF-6Е-500 (Z) |
220 |
1 |
0,23 |
1,15 |
920 |
9,5 |
67 |
5200 |
|
YWF-4D-550 (Z) |
380 |
3 |
0,65 |
1,2 |
1300 |
10,5 |
74 |
8500 |
|
YWF-4Е-550 (Z) |
220 |
1 |
0,55 |
2,45 |
1310 |
10,5 |
74 |
8500 |
|
YWF-6D-550 (Z) |
380 |
3 |
0,33 |
0,87 |
900 |
10,5 |
67 |
7100 |
|
YWF-6Е-550 (Z) |
220 |
1 |
0,33 |
1,68 |
910 |
10,5 |
67 |
7100 |
|
YWF-4D-630 (Z) |
380 |
3 |
0,86 |
1,95 |
1365 |
15,0 |
81 |
13000 |
|
YWF-4Е-630 (Z)
|
220 |
1 |
0,81 |
3,5 |
1315 |
15,0 |
78 |
12500 |
|
YWF-6D-630 (Z) |
380 |
3 |
0,55 |
1,57 |
920 |
15,0 |
75 |
9580 |
|
YWF-6Е-630 (Z) |
220 |
1 |
0,50 |
2,2 |
930 |
15,0 |
75 |
9600 |
|
YWF-6D-710* (Z) |
380 |
3 |
∆ 1,1 |
2,35 |
900 |
29,0 |
80 |
15800 |
|
Y 0,7 |
1,2 |
760 |
13500 |
|||||
|
YWF-6D-800* (Z) |
380 |
3 |
∆ 1,65 |
3,65 |
880 |
31,0 |
|
20800 |
|
Y 1,05 |
1,94 |
700 |
42,0 |
|
16900 |
|||
|
YWF-6D-910* (Z) |
380 |
3 |
∆ 2,45 |
4,7 |
870 |
38,0 |
|
25500 |
|
Y 1,55 |
2,6 |
670 |
54,0 |
|
21000 |
* ∆ – подключение треугольником; Y – подключение звездой
Аэродинамические характеристики
* Δ – подключение треугольником; Y – подключение звездой
Электрическая схема подключения к вентилятору на 220В
Электрическая схема подключения к вентилятору на 380В
Электрическая схема подключения к вентилятору на 380В - подключение звездой*
Электрическая схема подключения к вентилятору на 380В - подключение треугольником*

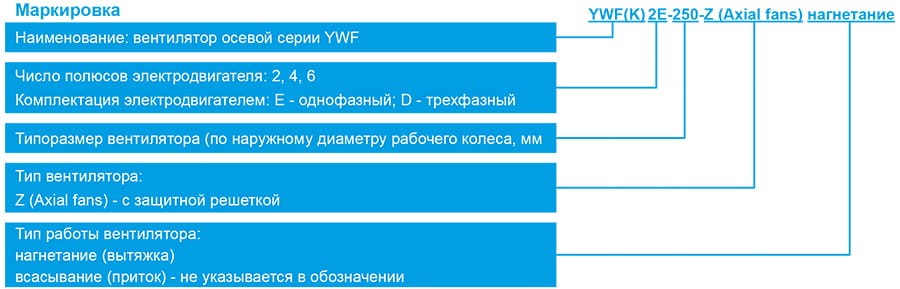

МАРКИРОВКА:
Вентилятор осевой YWF-4Е-250-B
где: YWF – серия осевого вентилятора;
4 – число полюсов электродвигателя;
Е – комплектация однофазным двигателем;
(D - комплектация трехфазным электродвигателем);
250 – типоразмер вентилятора (по диаметру рабочего колеса);
B - нагнетание (S - всасывание).
