Тепловая завеса серии 300
Тепловые завесы Тепломаш серии 300W, 300E, 300А предназначены для установки в общественных помещениях, офисах и магазинах и тому подобных объектах с высотой дверей (окон) 2,0-3,5 метра. Предусмотрен горизонтальный и вертикальный (односторонний и двухсторонний) монтаж. Присоединительные размеры патрубка в завесах серии 300W - 3/4”.
Степень защиты, обеспечиваемая оболочкой – IP21.
Агрегаты для установки в общественных помещениях, офисах и магазинах и тому подобных объектах с высотой дверей (окон) 2,0-3,5 метра. Предусмотрен горизонтальный и вертикальный (односторонний и двухсторонний) монтаж. Присоединительные размеры патрубка в завесах серии 300W - 3/4”.
Степень защиты, обеспечиваемая оболочкой – IP21.

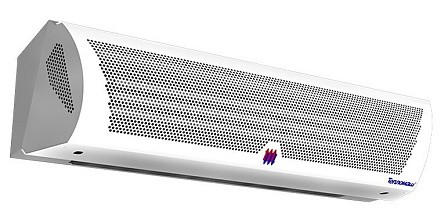

Серия 300Е/300W/300А Комфорт
|
Модель |
Параметры питающей сети, В/Гц |
Режимы мощность, кВт |
Потребляемая мощность двигателя, Вт |
Расход воздуха, м3/ч |
Эффективная длина струи, м |
Звуковое давление, Дб |
Габаритные размеры, мм |
Вес, кг |
|
серия 300Е Комфорт (электрический источник тепла) |
||||||||
|
КЭВ-6П3231Е |
220(380)/50 |
0/4/6 |
100 |
1200/1350/1500 |
3,5 |
53 |
1070х325х265 |
18 |
|
КЭВ-6П3031Е |
380/50 |
0/3/6 |
100 |
3,5 |
53 |
18 |
||
|
КЭВ-9П3031Е |
380/50 |
0/4,5/9 |
100 |
3,5 |
53 |
18 |
||
|
КЭВ-12П3031Е |
380/50 |
0/6/12 |
120 |
1300/1400/1500 |
3,5 |
53 |
17,5 |
|
|
КЭВ-9П3011Е |
380/50 |
0/4,5/9 |
200 |
1600/1900/2200 |
3,5 |
54 |
1560х325х265 |
27 |
|
КЭВ-12П3011Е |
380/50 |
0/6/12 |
200 |
3,5 |
54 |
27 |
||
|
КЭВ-15П3011Е |
380/50 |
0/9/18 |
200 |
3,5 |
54 |
27 |
||
|
КЭВ-12П3041Е |
380/50 |
0/6/12 |
200 |
2400/2700/3000 |
3,5 |
56 |
2015х325х265 |
33 |
|
КЭВ-18П3041Е |
380/50 |
0/9/18 |
200 |
3,5 |
56 |
33 |
||
|
КЭВ-24П3041Е |
380/50 |
0/13,4/24 |
240 |
2600/2800/3000 |
3,5 |
56 |
32,5 |
|
|
серия 300W Комфорт (водяной источник тепла) |
||||||||
|
КЭВ-28П3131W |
220/50 |
0/10/11,7 |
100 |
1100/1250/1400 |
3,0 |
52 |
1070х325х265 |
17,6 |
|
КЭВ-42П3111W |
220/50 |
0/15,8/19,8 |
200 |
1500/1800/2100 |
3,0 |
53 |
1560х325х265 |
26,5 |
|
КЭВ-60П3141W |
220/50 |
0/23,5/27,5 |
200 |
2200/2500/2800 |
3,0 |
55 |
2015х325х265 |
33 |
|
серия 300А Комфорт (без источника тепла) |
||||||||
|
КЭВ- П3131А |
220/50 |
- |
100 |
1200/1350/1500 |
3,5 |
53 |
1070х325х265 |
14,6 |
|
КЭВ- П3111А |
220/50 |
- |
200 |
1600/1900/2200 |
3,5 |
54 |
1560х325х265 |
22,3 |
|
КЭВ- П3141А |
220/50 |
- |
200 |
2400/2700/3000 |
3,5 |
56 |
2015х325х265 |
27,5 |
Тепловые характеристики завес при температуре воздуха в помещении +15ºС.
|
КЭВ-28П3131W |
||||||
|
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
|
Расход воздуха 1400/1100 |
max/min |
max/min | max/min | max/min | max/min | max/min |
|
Тепловая мощность, кВт |
7,7/7,2 |
10,9/8,9 |
11,5/9,8 |
11,7/10,0 |
9,3/7,9 |
3,1/2,9 |
|
Подогрев воздуха, ºС |
16/19 |
23/24 |
24/26 |
25/27 |
19/21 |
6/8 |
|
Расход воды, л/с |
0,03/0,02 |
0,05/0,04 |
0,09/0,08 |
0,13/0,11 |
0,12/0,11 |
0,04/0,04 |
|
КЭВ-42П3111W |
||||||
|
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
|
Расход воздуха 2100/1500 |
max/min |
max/min | max/min | max/min | max/min | max/min |
|
Тепловая мощность, кВт |
22,6/18,0 |
21,5/17,2 |
20,3/16,2 |
19,8/15,8 |
15,9/12,7 |
8,2/6,3 |
|
Подогрев воздуха, ºС |
32/35 |
30/34 |
28/32 |
28/31 |
22/25 |
11/12 |
|
Расход воды, л/с |
0,08/0,06 |
0,10/0,08 |
0,16/0,13 |
0,21/0,17 |
0,21/0,17 |
0,11/0,08 |
|
КЭВ-60П3141W |
||||||
|
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
|
Расход воздуха 2800/2200 |
max/min |
max/min | max/min | max/min | max/min | max/min |
|
Тепловая мощность, кВт |
33,0/28,2 |
31,0/26,5 |
28,5/24,3 |
27,5/23,5 |
22,2/18,9 |
12,3/10,5 |
|
Подогрев воздуха, ºС |
35/38 |
33/35 |
30/33 |
29/31 |
23/25 |
13/14 |
|
Расход воды, л/с |
0,11/0,10 |
0,14/0,12 |
0,22/0,19 |
0,30/0,25 |
0,30/0,25 |
0,16/0,14 |

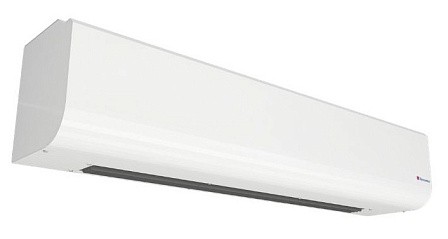

Серия 300Е/300А Оптима
|
Модель |
Параметры питающей сети, В/Гц |
Режимы мощность, кВт |
Потребляемая мощность двигателя, Вт |
Расход воздуха, м3/ч |
Эффективная длина струи, м |
Звуковое давление, Дб |
Габаритные размеры, мм |
Вес, кг |
|
серия 300Е Оптима (электрический источник тепла) |
||||||||
|
КЭВ-6П3232Е |
220(380)/50 |
0/4/6 |
120 |
1000/1200/1400 |
3,5 |
53 |
1035х235х235 |
12 |
|
КЭВ-6П3032Е |
380/50 |
0/3/6 |
120 |
3,5 |
53 |
12 |
||
|
КЭВ-9П3032Е |
380/50 |
0/4,5/9 |
120 |
3,5 |
53 |
12,5 |
||
|
КЭВ-9П3012Е |
380/50 |
0/4,5/9 |
220 |
1600/1900/2100 |
3,5 |
54 |
1525х235х235 |
17,5 |
|
КЭВ-12П3012Е |
380/50 |
0/6/12 |
220 |
3,5 |
54 |
17,5 |
||
|
КЭВ-15П3012Е |
380/50 |
0/7,5/15 |
220 |
3,5 |
54 |
18 |
||
|
КЭВ-12П3042Е |
380/50 |
0/6/12 |
240 |
2100/2400/2800 |
3,5 |
56 |
1960х235х235 |
22 |
|
КЭВ-18П3042Е |
380/50 |
0/9/18 |
240 |
3,5 |
56 |
22 |
||
|
серия 300А Оптима (без источника тепла) |
||||||||
|
КЭВ- П3132А |
220/50 |
- |
120 |
1000/1200/1450 |
3,5 |
53 |
1035х235х235 |
11 |
|
КЭВ- П3112А |
220/50 |
- |
220 |
1800/2000/2200 |
3,5 |
54 |
1525х235х235 |
15,5 |
|
КЭВ- П3142А |
220/50 |
- |
240 |
2300/2600/2900 |
3,5 |
56 |
1960х235х235 |
20 |

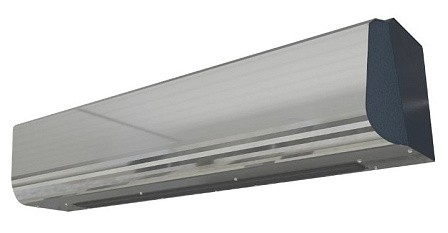

Серия 300Е/300А Бриллиант
|
Модель |
Параметры питающей сети, В/Гц |
Режимы мощность, кВт |
Потребляемая мощность двигателя, Вт |
Расход воздуха, м3/ч |
Эффективная длина струи, м |
Звуковое давление, Дб |
Габаритные размеры, мм |
Вес, кг |
|
серия 300Е Бриллиант (электрический источник тепла) |
||||||||
|
КЭВ-6П3233Е |
220(380)/50 |
0/4/6 |
120 |
1000/1200/1400 |
3,5 |
53 |
1035х235х235 |
12,5 |
|
КЭВ-6П3033Е |
380/50 |
0/3/6 |
120 |
3,5 |
53 |
12,5 |
||
|
КЭВ-9П3033Е |
380/50 |
0/4,5/9 |
120 |
3,5 |
53 |
13 |
||
|
КЭВ-9П3013Е |
380/50 |
0/4,5/9 |
220 |
1600/1900/2100 |
3,5 |
54 |
1525х235х235 |
18,5 |
|
КЭВ-12П3013Е |
380/50 |
0/6/12 |
220 |
3,5 |
54 |
18,5 |
||
|
КЭВ-15П3013Е |
380/50 |
0/7,5/15 |
220 |
3,5 |
54 |
19 |
||
|
КЭВ-12П3043Е |
380/50 |
0/6/12 |
240 |
2100/2400/2800 |
3,5 |
56 |
1960х235х235 |
23 |
|
КЭВ-18П3043Е |
380/50 |
0/9/18 |
240 |
3,5 |
56 |
23 |
||
|
серия 300А Бриллиант (без источника тепла) |
||||||||
|
КЭВ- П3133А |
220/50 |
- |
120 |
1000/1200/1450 |
3,5 |
53 |
1035х235х235 |
11,5 |
|
КЭВ- П3113А |
220/50 |
- |
220 |
1800/2000/2200 |
3,5 |
54 |
1525х235х235 |
16,5 |
|
КЭВ- П3143А |
220/50 |
- |
240 |
2300/2600/2900 |
3,5 |
56 |
1960х235х235 |
21 |

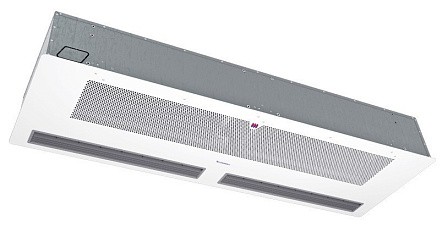

Серия 300Е/300W потолочная
Потолочные тепловые завесы электрические и водяные из серии 300 являются оптимальным вариантом для помещений с подвесными потолками. Предназначены для защиты дверных проемов (оборудованных тамбуром) высотой от 2 до 3 метров магазинов, офисов,общественных зданий.
При использовании данных моделей, достигается максимальная экономия пространства. Помещение освобождается от радиаторов, стояков, и прочих технических элементов. Как всасывающее окно, так и сопло завесы находятся непосредственно в плоскости потолка. Доступ к источнику тепла, вентиляторному механизму, а также к элементам электрической части осуществляется через плиты потолка. Они являются съемными и располагаются смежно всасывающему окну. Присоединительные размеры патрубков в завесах серии 300W - 3/4”.
Степень защиты, обеспечиваемая оболочкой – IP21.
|
Модель |
Параметры питающей сети, В/Гц |
Режимы мощность, кВт |
Потребляемая мощность двигателя, Вт |
Расход воздуха, м3/ч |
Эффективная длина струи, м |
Звуковое давление, Дб |
Габаритные размеры, мм |
Вес, кг |
|
серия 300Е Потолочная (электрический источник тепла) |
||||||||
|
КЭВ-6П3271E |
220/50 (380/50) |
0/406 |
100 |
1200/1350/1500 |
3,5 |
53 |
1120х495х235 |
29 |
|
КЭВ-9П3071E |
380/50 |
0/4,5/9 |
100 |
3,5 |
53 |
29 |
||
|
КЭВ-9П3081E |
380/50 |
0/4,5/9 |
200 |
1700/2000/2200 |
3,5 |
54 |
1620х495х235 |
40,5 |
|
КЭВ-12П3081E |
380/50 |
0/6/12 |
200 |
3,5 |
54 |
40,5 |
||
|
КЭВ-15П3081E |
380/50 |
0/7,5/15 |
200 |
3,5 |
54 |
40,5 |
||
|
КЭВ-12П3091E |
380/50 |
06/12 |
200 |
2400/2700/3000 |
3,5 |
56 |
2060х495х235 |
49,5 |
|
КЭВ-18П3091E |
380/50 |
0/9/18 |
200 |
3,5 |
56 |
49,5 |
||
|
серия 300W Потолочная (водяной источник тепла) |
||||||||
|
КЭВ-28П3171W |
220/50 |
0/10/11,7 |
100 |
1100/1250/1400 |
3,0 |
52 |
1120х495х235 |
29 |
|
КЭВ-42П3181W |
220/50 |
0/15,8/19,8 |
200 |
1500/1900/2100 |
3,0 |
53 |
1620х495х235 |
42 |
|
КЭВ-60П3191W |
220/50 |
0/23,5/27,5 |
200 |
2200/2500/2800 |
3,0 |
55 |
2060х495х235 |
49 |
Тепловые характеристики завес при температуре воздуха в помещении +15ºС. Слева от черты указаны величины характеристик при максимальном расходе воздуха, справа – при минимальном расходе воздуха.
|
КЭВ-28П3150W |
||||||
|
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
|
Тепловая мощность, кВт |
7,7/7,2 |
10,9/8,9 |
11,5/9,8 |
11,7/10,0 |
9,3/7,9 |
3,1/2,9 |
|
Подогрев воздуха, ºС |
16/19 |
23/24 |
24/26 |
25/27 |
19/21 |
6/8 |
|
Расход воды, л/с |
0,03/0,02 |
0,05/0,04 |
0,09/0,08 |
0,13/0,11 |
0,12/0,11 |
0,04/0,04 |
|
КЭВ-60П3160W |
||||||
|
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
|
Тепловая мощность, кВт |
33,0/28,2 |
31,0/26,5 |
28,5/24,3 |
27,5/23,5 |
22,2/18,9 |
12,3/10,5 |
|
Подогрев воздуха, ºС |
35/38 |
33/35 |
30/33 |
29/31 |
23/25 |
13/14 |
|
Расход воды, л/с |
0,11/0,10 |
0,14/0,12 |
0,22/0,19 |
0,30/0,25 |
0,30/0,25 |
0,16/0,14 |
Внимание! Завод-изготовитель постоянно совершенствует свою продукцию и оставляет за собой право на внесение изменений в технические характеристики, цвета, цены, комплектации и т.п., представленные на данном сайте, без предварительного уведомления.
Обращаем Ваше внимание на то, что все представленные на сайте изображения и информация, касающаяся комплектаций, технических характеристик, цветовых сочетаний, а также стоимости носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Гражданского кодекса Российской Федерации. Для получения подробной информации о продукции, пожалуйста, обращайтесь к менеджерам компании.
Не представленные в наличии модели доступны к поставке под заказ
