Шумоглушитель пластинчатый ГП

Шумоглушители предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов.

получить консультацию

СДЕЛАНО В РОВЕН

Описание товара

Характеристики моделей

Купить

Шумоглушители предназначены для сред, не содержащих взрывоопасные и радиоактивные смеси.

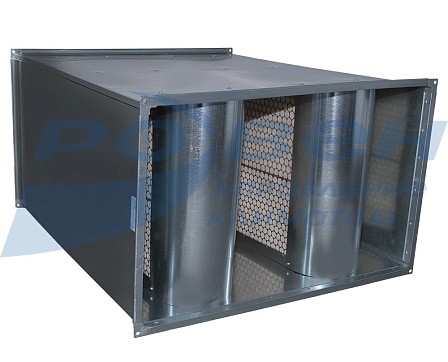

Шумоглушители пластинчатые ГП – это вертикальные звукопоглощающие пластины типа ПШ (пластины без обтекателя) или ОПШ (пластины с обтекателем), установленные в кожухе из тонкого листового металла параллельно направлению потока воздуха на определенном расстоянии друг от друга.

Пластины шумоглушащие изготавливаются в двух комплектациях: первая комплектация (1к) - пластины из звукоизоляционного материала URSA с перфорированной сеткой, вторая комплектация (2к) - пластины из минеральной звукопоглощающей плиты, оклеенной черным стеклохолстом повышенной плотности, благодаря чему не требуется установка дополнительной ветрозащиты.

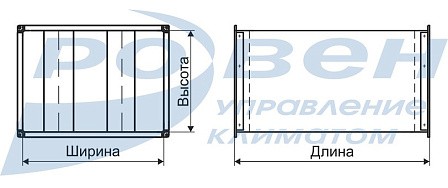

Габаритные и присоединительные размеры (мм)

Модель	L	Н	C	Кол-во пластин	Толщина пластин	Модель	L	Н	C	Кол-во пластин	Толщина пластин
ГП 80-50/100	800	500	1000	2	200	ГП 80-50/150	800	500	1500	2	200
ГП 120-50/100	1200	500		3		ГП 120-50/150	1200	500		3
ГП 160-50/100	1600	500		4		ГП 160-50/150	1600	500		4
ГП 80-100/100	800	1000		2		ГП 80-100/150	800	1000		2
ГП 120-100/100	1200	1000		3		ГП 120-100/150	1200	1000		3
ГП 160-100/100	1600	1000		4		ГП 160-100/150	1600	1000		4
ГП 200-100/100	2000	1000		5		ГП 200-100/150	2000	1000		5
ГП 80-150/100	800	1500		2		ГП 80-150/150	800	1500		2
ГП 120-150/100	1200	1500		3		ГП 120-150/150	1200	1500		3
ГП 160-150/100	1600	1500		4		ГП 160-150/150	1600	1500		4
ГП 80-200/100	800	2000		2		ГП 80-200/150	800	2000		2
ГП 120-200/100	1200	2000		3		ГП 120-200/150	1200	2000		3

Шумоглушители состоят из корпуса и шумоглушащих пластин типа ПШ и ОПШ. Изготавливаются в двух комплектациях (см. раздел «пластины шумоглушащие»).
Стандартно изготавливаются шумоглушители с толщиной пластин 200 мм.
По отдельной заявке изготавливаются шумоглушители нестандартных размеров.

Снижение уровней звуковой мощности глушителями типа ГП

Толщина пластин, мм

Расстояние между пластинами, мм

Длина глушителя,

мм

Фактор свободной площади

Снижение уровней звуковой мощности (дБ) пластинчатыми глушителями в октавных полосах со среднегеометрическими частотами, Гц

125

250

500

1000

2000

4000

8000

200

1 000

1,5

1 500

Длину пластинчатого глушителя не следует принимать более 3 000 мм, чтобы избежать косвенного распространения звука. При большей длине глушители разделяют на две части, соединяя их между собой воздуховодами 800-1000 мм с гибкими вставками длиной 250-300 мм. Для уменьшения гидравлического сопротивления и уровня звуковой мощности шума, создаваемого при прохождении потока воздуха через пластинчатый шумоглушитель, со стороны входа воздуха перед пластинами устанавливаются обтекатели.

Пример обозначения

Шумоглушитель пластинчатый ГП-1к-80-50/100/10*4-ОБТ
                                          где:   ГП – тип шумоглушителя;
                                                    1к – первая комплектация (2к - вторая комплектация);
                                                    80-50 – типоразмер (по прямоугольному присоединительному сечению) (LxH), см;
                                                   100 – длина шумоглушителя, см;
                                                   10 – толщина пластин, см;
                                                    4 – количество пластин;
                                                   ОБТ - наличие обтекателя.

Не представленные в наличии модели доступны к поставке под заказ
