Воздухораспределитель эжекционный панельный ВЭПш

Воздухораспределители эжекционные панельные штампованные ВЭПш предназначены для подачи приточного воздуха системами вентиляции, воздушного отопления и кондиционирования воздуха в рабочую зону производственных помещений с избытком тепла.

получить консультацию

СДЕЛАНО В РОВЕН

Описание товара

Характеристики моделей

Купить

Воздухораспределители эжекционные панельные штампованные ВЭПш и панели типа П-ВЭПшУ предназначены для подачи приточного воздуха системами вентиляции, воздушного отопления и кондиционирования воздуха в рабочую зону производственных помещений с избытком тепла, а также на любом уровне производственных, общественных и лабораторных помещений высотой до 4 м.

ВЭПш - напольный в рабочей зоне, потолочный с вертикальным подводом воздуха через воздуховод прямоугольного сечения.

Выпускаются в конструктивном исполнении: напольные с односторонним, 2-х, 3-х сторонним выпуском воздуха и с подводом воздуха сверху, потолочные с вертикальным и боковым подводом воздуха. Расход воздуха от 5 до 40 тыс. м³/ч, аэродинамическое сопротивление от 25 до 350 Па, масса от 9,6 до 168 кг.

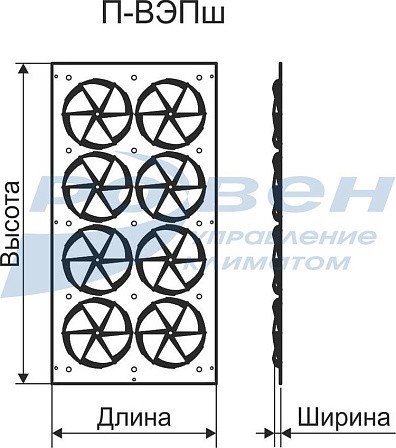

Воздухораспределительная панель П-ВЭПш

ВЭПш - панель воздухораспределительная с односторонней подачей воздуха для напольной установки в рабочей зоне и потолочной установки с вертикальным подводом воздуха через воздуховод прямоугольного сечения.

Технические характеристики


Модель	А₁	H₁	Расход воздуха, м³/ч	Общее число закручивателей, шт	Масса, кг
Панель П-ВЭПш 22/278296	264	-	156-625	4	0,6
Панель П-ВЭПш 24/278522	264	244	313-1250	8	1,2
Панель П-ВЭПш 44/522522	508	366	625-2500	16	2,4
Панель П-ВЭПш 26/278766	264	488	469-1875	12	3
Панель П-ВЭПш 46/522766	508	488	938-3750	24	6
Панель П-ВЭПш 28/2781010	264	732	625-2500	16	3,6
Панель П-ВЭПш 48/5221010	508	732	1250-5000	32	7,2

МАРКИРОВКА:

Панель П-ВЭПш 2*2/278х296
                где:    Панель П-ВЭПш - тип воздухораспределителя;
                          2*2 - количество рядов и количество завихрителей в ряду;
                          278х296 - габаритные размеры панели (AxH), мм.

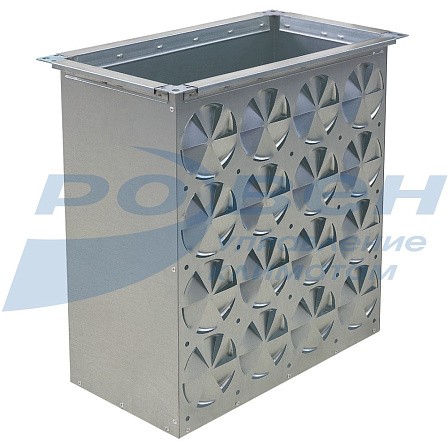

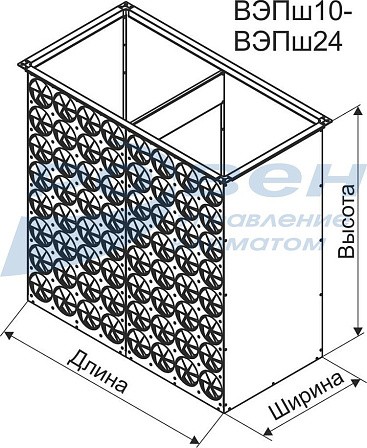

Воздухораспределители ВЭПш10-ВЭПш24

Воздухораспределитель состоит из воздухораздающей панели и короба, выполненных из оцинкованной стали. Панель П-ВЭПш10 имеет 16 закручивателей и 20 воздухораздающих отверстий. Расчетная площадь панели 0,25 м². Панель П-ВЭПш11 имеет 32 закручивателя и 40 воздухораздающих отверстий. Расчетная площадь панели 0.5 м².

Технические характеристики


Модель	Габаритные размеры ABH	Размер присоединительного фланца a*b	Расход воздуха, м³/ч	Общее число закручивателей, шт	Масса, кг
ВЭПш10 500250550	500250550	500*250	625-2500	16	9,1
ВЭПш11 5005001040	5005001040	500*500	1250-5000	32	22,6
ВЭПш12 9985001040	9985001040	998*500	2500-10000	64	45,2
ВЭПш13 14965001040	14965001040	1496*500	3750-15000	96	67,8
ВЭПш14 19955001040	19955001040	1995*500	5000-20000	128	90,4
ВЭПш21 5005002076	5005002076	500*500	2500-10000	64	45,2
ВЭПш22 9985002076	9985002076	998*500	5000-20000	128	90,4
ВЭПш23 14965002076	14965002076	1496*500	7500-30000	192	135,6
ВЭПш24 19955002076	19955002076	1995*500	10000-40000	256	180,8

МАРКИРОВКА:

Воздухораспределитель ВЭПш11 500*500*1040
где: ВЭПш11 - тип воздухораспределителя;
500*500*1040 - габаритные размеры воздухораспределителя (AxBxH), мм.

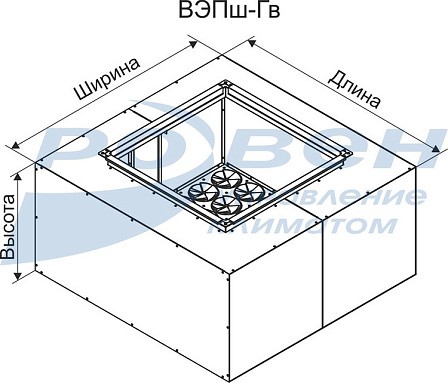

Воздухораспределители ВЭПш-Гв

ВЭПш Гв - воздухораспределители потолочные с вертикальным подводом воздуха через воздуховод прямоугольного сечения.

Технические характеристики


Модель	Габаритные размеры ABH	Размер присоединительного фланца a*b	Расход воздуха, м³/ч	Общее число закручивателей, шт	Масса, кг
ВЭПш11Гв 5005001036	5005001036	400*400	1250-5000	32	30
ВЭПш12Гв 9985001036	9985001036	630*630	2500-10000	64	46
ВЭПш13Гв 14965001036	14965001036	800*800	3750-15000	96	68
ВЭПш14Гв 19955001036	19955001036	890*890	5000-20000	128	91
ВЭПш22Гв 9985002072	9985002072	800*800	5000-20000	128	91
ВЭПш23Гв 14965002072	14965002072	1110*1110	7500-30000	192	135,6
ВЭПш24Гв 19955002072	19955002072	1250*1250	10000-40000	256	180,8

МАРКИРОВКА:

Воздухораспределитель ВЭПш11Гв 500*500*1036
где: ВЭПш11Гб - тип воздухораспределителя;
500*500*1036 - габаритные размеры воздухораспределителя (AxBxH), мм.

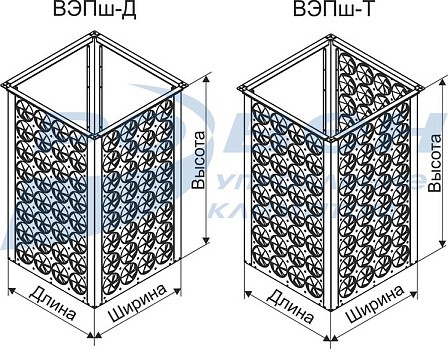

Воздухораспределители ВЭПш-Д и ВЭПш-Т

Воздухораспределители типа ВЭПш могут изготавливаться с двухсторонней (ВЭПш-Д) и трехсторонней (ВЭПш-Т) подачей воздуха. Воздухораспределители могут состоять из нескольких панелей ВЭПш-11.

Технические характеристики


Модель

Габаритные

размеры A*B*H

Размер присоединительного фланца a*b

Расход воздуха, м³/ч

Общее число закручивателей, шт

Масса, кг

ВЭПш-Д 600*600*1040

600*600*1040

600*600

2500-10000

22,8

ВЭПш-Т 600*600*1040

600*600*1040

600*600

3750-15000

24,4

МАРКИРОВКА:

Воздухораспределитель ВЭПш-Д 600*600*1040
где: ВЭПш-Д - тип воздухораспределителя;
500*500*1040 - габаритные размеры воздухораспределителя (AxBxH), мм.

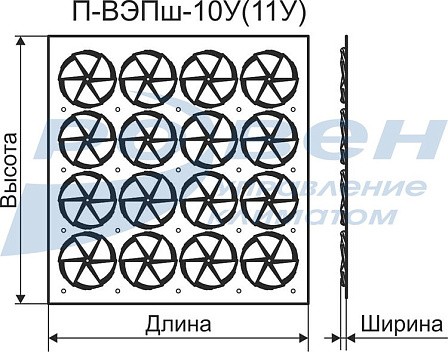

Воздухораспределители П-ВЭПш10У и П-ВЭПш11У

ВЭПшУ - панель воздухораспределительная универсальная с односторонней подачей воздуха предназначены для установки в металлические воздуховоды и в строительные конструкции для подачи приточного воздуха системами вентиляции, воздушного отопления и кондиционирования в рабочую зону производственных помещений с избытком тепла, а также на любом уровне производственных, общественных и лабораторных помещений высотой до 4 м.

Технические характеристики

П-ВЭПш-10У, 11У.jpg

Модель	А	H	Расход воздуха, м³/ч	Общее число закручи-вателей, шт	Масса, кг
Панель П-ВЭПш10У 44/523540	523	540	625-2500	16	3,1
Панель П-ВЭПш11У 48/5231028	523	1028	1250-5000	32	6,2

МАРКИРОВКА:

Панель П-ВЭПш10У 4*4/523*540
              где:    Панель П-ВЭПш10У - тип универсального воздухораспределителя;
                        1*2 - количество рядов и количество завихрителей в ряду;
                         523*540 - габаритные размеры панели (AxH), мм.

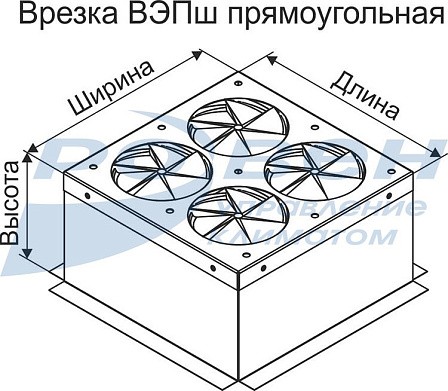

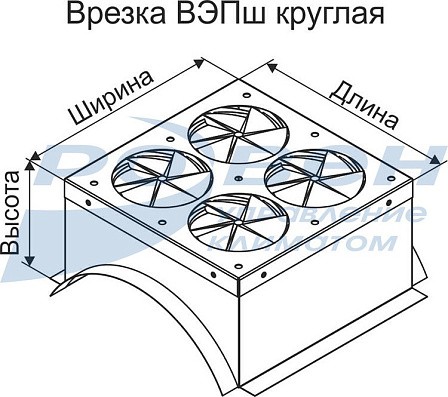

Воздухораспределители Врезка ВЭПш прямоугольная, Врезка ВЭПш круглая

Врезка ВЭПш – потолочный воздухораспределитель как с вертикальной, так и с боковой подачей воздуха. Предназначен для монтажа на воздуховод вентиляционной системы как круглого, так и прямоугольного сечения.

Технические характеристики врезок прямоугольных

Врезка ВЭПш прямоуг.jpg

Модель	Расход воздуха, м³/ч	Общее число закручивателей, шт	Масса, кг
Врезка ВЭПш 22/280280*150	156-625	4	1,5
Врезка ВЭПш 24/520280*150	313-1250	8	3
Врезка ВЭПш 44/520520*150	625-2500	16	6
Врезка ВЭПш 26/800280*150	469-1875	12	4,5
Врезка ВЭПш 46/800520*150	938-3750	24	7,5
Врезка ВЭПш 28/1020280*150	625-2500	16	6
Врезка ВЭПш 48/1020520*150	1250-5000	32	12

МАКИРОВКА:

Воздухораспределитель Врезка ВЭПш 2*2/280*280*150
где: Врезка ВЭПш - тип воздухораспределителя;
2*2 - количество рядов и количество завихрителей в ряду;
280*280*150 - габаритные размеры воздухораспределителя (AxBxH), мм.

Технические характеристики врезок круглых

Врезка ВЭПш круг.jpg

Модель	H, мм	D, мм	Расход воздуха, м³/ч	Общее число закручивателей, шт	Масса, кг
Врезка ВЭПш 22/280280*H/D	150	315, 355,400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250	156-625	4	1,5
Врезка ВЭПш 24/520280*H/D	150	315, 355,400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250	313-1250	8	2,5
Врезка ВЭПш 44/520520*H/D	250	560	625-2500	16	4,3
		630			4,4
		710			4,5
	200	800			4,1
	200	900			4,1
	150	1000			3,6
		1120			3,6
		1250			3,7
Врезка ВЭПш 26/800280*H/D	150	315, 355,400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250	469-1875	12	3,6
Врезка ВЭПш 46/800520*H/D	250	560	938-3750	24	6,2
		630			6,3
		710			6,4
	200	800			5,8
	200	900			5,9
	150	1000			5,2
		1120			5,2
		1250			5,3
Врезка ВЭПш 28/1020280*H/D	150	315, 355,400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250	625-2500	16	4,5
Врезка ВЭПш 48/1020520*H/D	250	560	1250-5000	32	7,7
		630			7,8
		710			7,9
	200	800			7,2
	200	900			7,2
	150	1000			6,5
		1120
		1250

МАКИРОВКА:

Воздухораспределитель Врезка ВЭПш 2*4/540*280*150/315
где: Врезка ВЭПш - тип воздухораспределителя;
        2*3 - количество рядов и количество завихрителей в ряду;
        540*280*150 - габаритные размеры воздухораспределителя (AxBxH), мм;
        315 - диаметр воздуховода на который устанавливается врезка, мм.

Данные для подбора воздухораспределителей ВЭПш

Скорость, V, м/с	Обозначение			ВЭПш10; П-ВЭПш10У			ВЭПш11; ВЭПш11ГБ; ВЭПш11ГВ; ВЭПш11У			ВЭПш12; ВЭПш21; ВЭПш12ГБ; ВЭПш12ГВ; ВЭПш-Д			ВЭПш13; ВЭПш13ГБ; ВЭПш13ГВ; ВЭПш-Т			ВЭПш14; ВЭПш22; ВЭПш14ГБ; ВЭПш22ГБ; ВЭПш14ГВ; ВЭПш22ГВ			ВЭПш23; ВЭПш23ГБ; ВЭПш23ГВ			ВЭПш24; ВЭПш24ГБ; ВЭПш24ГВ
	Fn, м²			0,25			0,5			1,0			1,5			2,0			3,0			4,0
	Число закручивателей			16			32			64			96			128			192			256
	Расчетные величины			L₀, м³/ч	B₀, м	F_з.д., м²	L₀, м³/ч	B₀, м	F_з.д., м²	L₀, м³/ч	B₀, м	F_з.д., м²	L₀, м³/ч	B₀, м	F_з.д., м²	L₀, м³/ч	B₀, м	F_з.д., м²	L₀, м³/ч	B₀, м	F_з.д., м²	L₀, м³/ч	B₀, м	F_з.д., м²
	L на 1 закруч., м³/ч	Lуд, м³/ч*м²	∆Pn, Па	L₀, м³/ч	B₀, м	F_з.д., м²	L₀, м³/ч	B₀, м	F_з.д., м²	L₀, м³/ч	B₀, м	F_з.д., м²	L₀, м³/ч	B₀, м	F_з.д., м²	L₀, м³/ч	B₀, м	F_з.д., м²	L₀, м³/ч	B₀, м	F_з.д., м²	L₀, м³/ч	B₀, м	F_з.д., м²
0.2	39	2500	25	620	4,6	21	1250	6,5	42	2500	9,2	85	3750	11,2	125	5000	13,0	169	7500	15,9	253	10000	18,3	335
	47	3000	36	750	5,0	25	1500	7,1	50	3000	10,0	100	4500	12,3	151	6000	14,2	202	9000	17,4	303	12000	20,1	404
	55	3500	49	875	5,4	29	1750	7,7	59	3500	10,8	117	5250	13,3	177	7000	15,3	234	10500	18,8	353	14000	21,7	471
	62,5	4000	64	1000	5,8	34	2000	8,2	67	4000	11,6	135	6000	14,2	202	8000	16,4	269	12000	20,1	404	16000	23,2	538
0,3	70	4500	81	1125	6,2	38	2250	8,7	76	4500	12,3	151	6750	15,1	228	9000	17,4	303	13500	21,3	454	18000	24,6	605
	78	5000	100	1250	6,5	42	2500	9,2	85	5000	13,0	169	7500	15,9	253	10000	18,3	335	15000	22,5	508	20000	25,9	671
	86	5500	121	1375	6,8	46	2750	9,6	92	5500	13,5	185	8250	16,7	279	11000	19,2	369	16500	23,6	557	22000	27,2	740
	94	6000	144	1500	7,1	50	3000	10,0	100	6000	14,3	202	9000	17,4	303	12000	20,1	404	18000	24,6	605	24000	28,4	807
0,4	101	6500	169	1625	7,4	55	3250	10,5	110	6500	14,5	219	9750	18,1	326	13000	20,9	437	19500	25,6	655	26000	29,6	876
	110	7000	196	1750	7,7	59	3500	10,8	117	7000	15,3	234	10500	18,8	353	14000	21,7	471	21000	26,6	707	28000	30,7	942
	117	7500	225	1875	7,9	63	3750	11,2	125	7500	15,9	253	11250	19,4	376	15000	22,5	506	22500	27,5	756	30000	31,8	1011
	125	8000	256	2000	8,2	67	4000	11,6	135	8000	16,4	269	12000	20,1	404	16000	23,2	538	24000	28,4	807	32000	32,8	1076
0,5	133	8500	289	2125	8,5	72	4250	12,0	144	8500	16,9	286	12750	20,7	428	17000	23,9	571	25500	29,3	858	34000	33,8	1142
	141	9000	324	2250	8,7	75	4500	12,3	151	9000	17,4	303	13500	21,3	454	18000	24,6	605	27000	30,1	906	36000	34,8	1211
	148	9500	361	2375	9,0	80	4750	12,6	156	9500	17,9	320	14250	21,9	480	19000	25,3	640	28500	31,0	961	38000	35,8	1281
	156	10000	400	2500	9,2	84	5000	13,0	169	10000	18,3	335	15000	22,5	506	20000	25,9	671	30000	31,8	1011	40000	35,7	1347

Расшифровка обозначений

L_общ - общий воздухообмен, м³/ч
L_о - количество воздуха, подаваемого одним ВЭПш, м³/ч
L - количество воздуха, подаваемого через один закручиватель, м³/ч
L_уд - количество воздуха, приходящееся на 1 м² площади воздухораздающей панели, м³/ч*м²
F_пом - площадь пола помещения, м²
F_р.з. - площадь пола вентилируемой рабочей зоны, м²
F_п - условно принятая расчетная площадь воздухораздающей панели, на 1 м² которой размещено 64 закручивателя, м²
F_вх - площадь отверстия для входа воздуха из воздуховода в короб воздухораспределителя, м²
l - расстояние между соседними ВЭПш, м
l₁ - расстояние между воздухораспределителями и сплошным ограждением, м
l₂ - расстояние от воздухораспределителя до рабочего места, м
l₃ - расстояние от воздухораспределителя до пола или потолка, м
υ_вх - скорость движения воздуха, отнесенная к F_вх, м/с
υ_х - максимальная скорость движения воздуха в рассчитываемом сечении приточного факела, м/с
υ_доп - допускаемая скорость движения воздуха в рабочей зоне, м/с
ζ_вх - коэффициент полных потерь давлений на входе в воздухораспределитель, отнесенный к скорости υ_вх
∆P_п - потери полного давления в воздухораспределителе, кгс/м²
∆P_вх - потери полного давления на входе в воздухораспределитель, кгс/м²
∆t_о - разность между средней температурой воздуха рабочей зоны и температурой воздуха на входе в воздухораспределитель, °С
∆t_доп - допускаемый перепад температур в рабочей зоне, °С
F_з.д. - площадь условной зоны действия ВЭПш, на которой средняя скорость движения воздуха рабочей зоны не выходит за пределы допустимой, м²
B_о - сторона квадрата условной зоны действия приточного факела ВЭПш на границе которой υ_х=2м/с, м
n - расчетное количество воздухораспределителей, шт
ρ - плотность воздуха, кгс*с²/м⁴

Не представленные в наличии модели доступны к поставке под заказ
