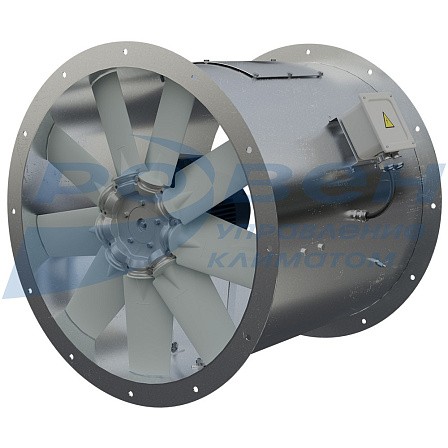

Вентиляторы осевые напорные РОСА-500
Монтажная опора (МОП) является дополнительным элементом и в комплект поставки не входит.
Вентиляторы осевые напорные РОСА-500 обладают рядом преимуществ перед аналогичными решениями, представленными на рынке: малая габаритность, высокая экономичность, надежность. Исполнение вентиляторов общепромышленное.
Вентиляторы РОСА-500 являются приточными вентиляторами избыточного давления (используются для наддува, нагнетания).
По отдельной заявке возможно изготовление вентиляторов РОСА-500 с типом корпуса: 20, 30.

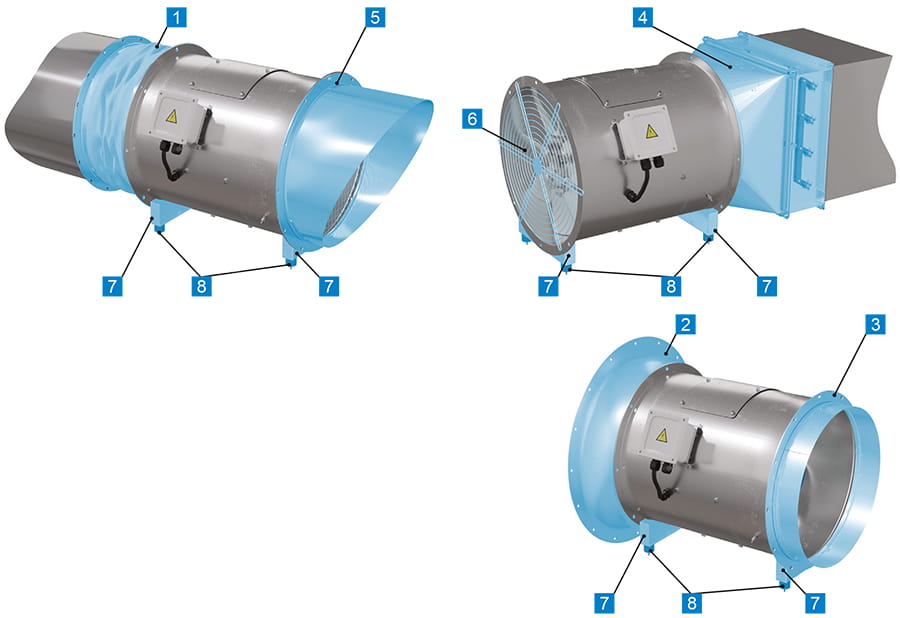

Дополнительное оборудование для горизонтального монтажа
|
№ |
Наименование |
Описание |
|
1 |
Вставка гибкая ВГК-РОСА: |
Вставки гибкие круглые предназначены для присоединения вентилятора к системам воздуховодов, исключая передачу вибрации от вентилятора. |
|
2 |
Входной коллектор осевой |
Входной осевой коллектор ВКО для осевых вентиляторов серии РОСА предназначен для подачи потока воздуха к вентилятору. |
|
3 |
Переходник РОСА |
Переходник предназначен для соединения осевого вентилятора РОСА с системой воздуховодов. |
|
4 |
Монтажная опора МОП |
Монтажная опора позволяет установить осевой вентилятор в горизонтальном положении. Опора состоит из двух кронштейнов, которые крепятся к фланцам вентилятора. |
|
5 |
Решетка защитная БАСКЕТ-РОСА |
Решетка защитная служит для защиты осевых вентиляторов и систем вентиляции от попадания в них посторонних предметов. |
|
6 |
Комплект виброизоляторов |
Комплект виброизоляторов, устанавливают для отсечки вибрационной нагрузки на вентилятор и на фундамент. |
Примечание: Дополнительное оборудование в стандартную комплектацию не входит.
Описание типа корпуса
|
Внешний вид |
Тип корпуса |
Наименование - назначение |
Аэродинамические свойства |
|
|
10 |
Цилиндрический – рекомендован для использования в системе воздуховодов при компоновке типа D по ГОСТ 34002-2016 |
Соответствуют техническим характеристикам, приведенным на графиках моделей |
|
|
20 |
Цилиндрический с входным коллектором – рекомендован для использования в системе воздуховодов при компоновке типа В по ГОСТ 34002-2016 |
Улучшает аэродинамические характеристики, за счёт снижения потерь на входе воздушного потока в вентилятор |
|
|
30 |
Цилиндрический с коллектором и диффузором – рекомендован для использования в системе воздуховодов при всех типах компоновки по ГОСТ 34002-2016 (А, В, С, D, E) |
Улучшает аэродинамические характеристики, за счёт увеличения статического давления и снижения скорости потока в системе воздуховодов |
Полная информация о вентиляторах РОСА-500 в электронном pdf-каталоге по ссылке во вкладке "Характеристики".
Габаритные и присоединительные размеры вентиляторов РОСА-500 с типом корпуса 10
|
№ вент. |
Наименование |
L, мм |
D, мм |
D1, мм |
D2, мм |
m, отв |
|
4,0 |
РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/73-А/1,1/3000/220-380 |
440 |
400 |
436 |
460 |
8 |
|
РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/77-А/1,5/3000/220-380 |
440 |
400 |
436 |
460 |
8 |
|
|
РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/85-А/2,2/3000/220-380 |
440 |
400 |
436 |
460 |
8 |
|
|
РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/93-А/3,0/3000/220-380 |
440 |
400 |
436 |
460 |
8 |
|
|
4,5 |
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/25-А/1,1/3000/220-380 |
440 |
450 |
486 |
510 |
8 |
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/29-А/1,5/3000/220-380 |
440 |
450 |
486 |
510 |
8 |
|
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/33-А/2,2/3000/220-380 |
440 |
450 |
486 |
510 |
8 |
|
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/13-А/3,0/3000/220-380 |
515 |
450 |
486 |
510 |
8 |
|
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/17-А/4,0/3000/220-380 |
515 |
450 |
486 |
510 |
8 |
|
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/21-А/5,5/3000/220-380 |
515 |
450 |
486 |
510 |
8 |
|
|
5,0 |
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/25-А/1,1/3000/220-380 |
440 |
500 |
536 |
560 |
12 |
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/01-А/1,5/3000/220-380 |
440 |
500 |
536 |
560 |
12 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/05-А/2,2/3000/220-380 |
440 |
500 |
536 |
560 |
12 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/09-А/3,0/3000/220-380 |
515 |
500 |
536 |
560 |
12 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/13-А/4,0/3000/220-380 |
515 |
500 |
536 |
560 |
12 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/17-А/5,5/3000/220-380 |
515 |
500 |
536 |
560 |
12 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/21-А/7,5/3000/220-380 |
630 |
500 |
536 |
560 |
12 |
|
|
5,6 |
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/29-А/1,5/3000/220-380 |
440 |
560 |
620 |
660 |
12 |
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/33-А/2,2/3000/220-380 |
440 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/37-А/3,0/3000/220-380 |
515 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/09-А/4,0/3000/220-380 |
515 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/17-А/5,5/3000/220-380 |
515 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/21-А/7,5/3000/220-380 |
630 |
560 |
620 |
660 |
12 |
|
|
6,3 |
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/49-А/2,2/3000/220-380 |
440 |
630 |
690 |
730 |
12 |
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/53-А/3,0/3000/220-380 |
515 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/57-А/4,0/3000/220-380 |
515 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/61-А/5,5/3000/220-380 |
515 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/33-А/7,5/3000/220-380 |
630 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/37-А/11,0/3000/380-660 |
630 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/41-А/15,0/3000/380-660 |
820 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/21-А/18,5/3000/380-660 |
820 |
630 |
690 |
730 |
12 |
|
|
7,1 |
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/53-А/5,5/3000/220-380 |
515 |
710 |
770 |
810 |
16 |
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/57-А/7,5/3000/220-380 |
515 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/33-А/11,0/3000/380-660 |
630 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/37-А/15,0/3000/380-660 |
820 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/41-А/18,5/3000/380-660 |
820 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/17-А/22,0/3000/380-660 |
820 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/21-А/30,0/3000/380-660 |
820 |
710 |
770 |
810 |
16 |
|
|
8,0 |
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/38-А/2,2/1500/220-380 |
515 |
800 |
860 |
900 |
16 |
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/42-А/3,0/1500/220-380 |
515 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/46-А/4,0/1500/220-380 |
515 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/22-А/5,5/1500/220-380 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/25-А/7,5/3000/220-380 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/29-А/11,0/3000/380-660 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/33-А/15,0/3000/380-660 |
820 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/37-А/22,0/3000/380-660 |
820 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/41-А/30,0/3000/380-660 |
820 |
800 |
860 |
900 |
16 |
|
|
9,0 |
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/34-А/4,0/1500/220-380 |
515 |
900 |
960 |
1000 |
16 |
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/38-А/5,5/1500/220-380 |
630 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/14-А/7,5/1500/380-660 |
630 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/18-А/11,0/1500/380-660 |
630 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/22-А/15,0/1500/380-660 |
820 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/94-А/18,5/1500/380-660 |
820 |
900 |
960 |
1000 |
16 |
|
|
10,0 |
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/30-А/4,0/1500/220-380 |
515 |
1000 |
1070 |
1100 |
16 |
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/34-А/5,5/1500/220-380 |
630 |
1000 |
1070 |
1100 |
16 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/10-А/7,5/1500/380-660 |
630 |
1000 |
1070 |
1100 |
16 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/14-А/11,0/1500/380-660 |
630 |
1000 |
1070 |
1100 |
16 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/18-А/15,0/1500/380-660 |
820 |
1000 |
1070 |
1100 |
16 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/22-А/18,5/1500/380-660 |
820 |
1000 |
1070 |
1100 |
16 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/94-А/22,0/1500/380-660 |
820 |
1000 |
1070 |
1100 |
16 |
|
|
11,2 |
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/54-А/7,5/1500/380-660 |
630 |
1120 |
1195 |
1255 |
16 |
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/30-А/11,0/1500/380-660 |
630 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/34-А/15,0/1500/380-660 |
820 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/38-А/18,5/1500/380-660 |
820 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/42-А/22,0/1500/380-660 |
820 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/18-А/30,0/1500/380-660 |
820 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/22-А/37,0/1500/380-660 |
950 |
1120 |
1195 |
1255 |
16 |
|
|
12,5 |
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/55-А/4,0/1000/220-380 |
630 |
1250 |
1320 |
1385 |
16 |
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/59-А/5,5/1000/380-660 |
630 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/63-А/7,5/1000/380-660 |
630 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/15-А/11,0/1000/380-660 |
820 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/19-А/15,0/1000/380-660 |
820 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/54-А/18,5/1500/380-660 |
820 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/58-А/22,0/1500/380-660 |
820 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/62-А/30,0/1500/380-660 |
820 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/14-А/37,0/1500/380-660 |
950 |
1250 |
1320 |
1385 |
16 |
Габаритные и присоединительные размеры вентиляторов РОСА-500 с типом корпуса 20
|
№ вент. |
Наименование |
L, мм |
D, мм |
D1, мм |
D2, мм |
m, отв |
D3, мм |
D4, мм |
D5, мм |
n, отв |
|
4,0 |
РОСА-500/20L-IW-4,0-О-R3L/4,0/PAG/73-А/1,1/3000/220-380 |
540 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
РОСА-500/20L-IW-4,0-О-R3L/4,0/PAG/77-А/1,5/3000/220-380 |
540 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
|
РОСА-500/20L-IW-4,0-О-R3L/4,0/PAG/85-А/2,2/3000/220-380 |
540 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
|
РОСА-500/20L-IW-4,0-О-R3L/4,0/PAG/93-А/3,0/3000/220-380 |
540 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
|
4,5 |
РОСА-500/20L-IW-4,5-О-R3L/4,5/PAG/25-А/1,1/3000/220-380 |
552,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
РОСА-500/20L-IW-4,5-О-R3L/4,5/PAG/29-А/1,5/3000/220-380 |
552,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/20L-IW-4,5-О-R3L/4,5/PAG/33-А/2,2/3000/220-380 |
552,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/20L-IW-4,5-О-R3L/4,5/PAG/13-А/3,0/3000/220-380 |
627,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/20L-IW-4,5-О-R3L/4,5/PAG/17-А/4,0/3000/220-380 |
627,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/20L-IW-4,5-О-R3L/4,5/PAG/21-А/5,5/3000/220-380 |
627,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
5,0 |
РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/25-А/1,1/3000/220-380 |
565 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/01-А/1,5/3000/220-380 |
565 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/05-А/2,2/3000/220-380 |
565 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/09-А/3,0/3000/220-380 |
640 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/13-А/4,0/3000/220-380 |
640 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/17-А/5,5/3000/220-380 |
640 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/21-А/7,5/3000/220-380 |
755 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
5,6 |
РОСА-500/20L-IW-5,6-О-R3L/5,6/PAG/29-А/1,5/3000/220-380 |
580 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
РОСА-500/20L-IW-5,6-О-R3L/5,6/PAG/33-А/2,2/3000/220-380 |
580 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/20L-IW-5,6-О-R3L/5,6/PAG/37-А/3,0/3000/220-380 |
655 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/20L-IW-5,6-О-R3L/5,6/PAG/09-А/4,0/3000/220-380 |
655 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/20L-IW-5,6-О-R3L/5,6/PAG/17-А/5,5/3000/220-380 |
655 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/20L-IW-5,6-О-R3L/5,6/PAG/21-А/7,5/3000/220-380 |
770 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
6,3 |
РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/49-А/2,2/3000/220-380 |
597,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/53-А/3,0/3000/220-380 |
672,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/57-А/4,0/3000/220-380 |
672,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/61-А/5,5/3000/220-380 |
672,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/33-А/7,5/3000/220-380 |
787,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/37-А/11,0/3000/380-660 |
787,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/41-А/15,0/3000/380-660 |
977,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/21-А/18,5/3000/380-660 |
977,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
7,1 |
РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/53-А/5,5/3000/220-380 |
692,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1000 |
16 |
|
РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/57-А/7,5/3000/220-380 |
692,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/33-А/11,0/3000/380-660 |
807,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/37-А/15,0/3000/380-660 |
997,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/41-А/18,5/3000/380-660 |
997,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/17-А/22,0/3000/380-660 |
997,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/21-А/30,0/3000/380-660 |
997,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1000 |
16 |
|
|
8,0 |
РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/38-А/2,2/1500/220-380 |
715 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1100 |
16 |
|
РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/42-А/3,0/1500/220-380 |
715 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1100 |
16 |
|
|
РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/46-А/4,0/1500/220-380 |
715 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1100 |
16 |
|
|
РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/22-А/5,5/1500/220-380 |
830 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1100 |
16 |
|
|
РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/25-А/7,5/3000/220-380 |
830 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1100 |
16 |
|
|
РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/29-А/11,0/3000/380-660 |
830 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1100 |
16 |
|
|
РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/33-А/15,0/3000/380-660 |
1020 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1100 |
16 |
|
|
РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/37-А/22,0/3000/380-660 |
1020 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1100 |
16 |
|
|
РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/41-А/30,0/3000/380-660 |
1020 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1100 |
16 |
|
|
9,0 |
РОСА-500/20L-IW-9,0-О-R5Z/9,0/PAG/34-А/4,0/1500/220-380 |
740 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
РОСА-500/20L-IW-9,0-О-R5Z/9,0/PAG/38-А/5,5/1500/220-380 |
855 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/20L-IW-9,0-О-R5Z/9,0/PAG/14-А/7,5/1500/380-660 |
855 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/20L-IW-9,0-О-R5Z/9,0/PAG/18-А/11,0/1500/380-660 |
855 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/20L-IW-9,0-О-R5Z/9,0/PAG/22-А/15,0/1500/380-660 |
1045 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/20L-IW-9,0-О-R5Z/9,0/PAG/94-А/18,5/1500/380-660 |
1045 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
10,0 |
РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/30-А/4,0/1500/220-380 |
765 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/34-А/5,5/1500/220-380 |
880 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/10-А/7,5/1500/380-660 |
880 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/14-А/11,0/1500/380-660 |
880 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/18-А/15,0/1500/380-660 |
1070 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/22-А/18,5/1500/380-660 |
1070 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/94-А/22,0/1500/380-660 |
1070 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
11,2 |
РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/54-А/7,5/1500/380-660 |
910 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
20 |
|
РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/30-А/11,0/1500/380-660 |
910 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/34-А/15,0/1500/380-660 |
1100 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/38-А/18,5/1500/380-660 |
1100 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/42-А/22,0/1500/380-660 |
1100 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/18-А/30,0/1500/380-660 |
1100 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/22-А/37,0/1500/380-660 |
1230 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
20 |
|
|
12,5 |
РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/55-А/4,0/1000/220-380 |
942,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/59-А/5,5/1000/380-660 |
942,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/63-А/7,5/1000/380-660 |
942,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/15-А/11,0/1000/380-660 |
1132,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/19-А/15,0/1000/380-660 |
1132,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/54-А/18,5/1500/380-660 |
1132,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/58-А/22,0/1500/380-660 |
1132,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/62-А/30,0/1500/380-660 |
1132,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/14-А/37,0/1500/380-660 |
1262,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
Габаритные и присоединительные размеры вентиляторов РОСА-500 с типом корпуса 30
|
№ вент |
Наименование |
L, мм |
D |
D3, мм |
D4, мм |
D5, мм |
n, отв |
|
4,0 |
РОСА-500/30L-IW-4,0-О-R3L/4,0/PAG/73-А/1,1/3000/220-380 |
700 |
400 |
500 |
536 |
560 |
12 |
|
РОСА-500/30L-IW-4,0-О-R3L/4,0/PAG/77-А/1,5/3000/220-380 |
700 |
400 |
500 |
536 |
560 |
12 |
|
|
РОСА-500/30L-IW-4,0-О-R3L/4,0/PAG/85-А/2,2/3000/220-380 |
700 |
400 |
500 |
536 |
560 |
12 |
|
|
РОСА-500/30L-IW-4,0-О-R3L/4,0/PAG/93-А/3,0/3000/220-380 |
700 |
400 |
500 |
536 |
560 |
12 |
|
|
4,5 |
РОСА-500/30L-IW-4,5-О-R3L/4,5/PAG/25-А/1,1/3000/220-380 |
732,5 |
450 |
560 |
620 |
660 |
12 |
|
РОСА-500/30L-IW-4,5-О-R3L/4,5/PAG/29-А/1,5/3000/220-380 |
732,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/30L-IW-4,5-О-R3L/4,5/PAG/33-А/2,2/3000/220-380 |
732,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/30L-IW-4,5-О-R3L/4,5/PAG/13-А/3,0/3000/220-380 |
807,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/30L-IW-4,5-О-R3L/4,5/PAG/17-А/4,0/3000/220-380 |
807,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-500/30L-IW-4,5-О-R3L/4,5/PAG/21-А/5,5/3000/220-380 |
807,5 |
450 |
560 |
620 |
660 |
12 |
|
|
5,0 |
РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/25-А/1,1/3000/220-380 |
763 |
500 |
630 |
690 |
730 |
12 |
|
РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/01-А/1,5/3000/220-380 |
763 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/05-А/2,2/3000/220-380 |
763 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/09-А/3,0/3000/220-380 |
838 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/13-А/4,0/3000/220-380 |
838 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/17-А/5,5/3000/220-380 |
838 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/21-А/7,5/3000/220-380 |
953 |
500 |
630 |
690 |
730 |
12 |
|
|
5,6 |
РОСА-500/30L-IW-5,6-О-R3L/5,6/PAG/29-А/1,5/3000/220-380 |
804 |
560 |
710 |
770 |
810 |
16 |
|
РОСА-500/30L-IW-5,6-О-R3L/5,6/PAG/33-А/2,2/3000/220-380 |
804 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/30L-IW-5,6-О-R3L/5,6/PAG/37-А/3,0/3000/220-380 |
879 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/30L-IW-5,6-О-R3L/5,6/PAG/09-А/4,0/3000/220-380 |
879 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/30L-IW-5,6-О-R3L/5,6/PAG/17-А/5,5/3000/220-380 |
879 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-500/30L-IW-5,6-О-R3L/5,6/PAG/21-А/7,5/3000/220-380 |
994 |
560 |
710 |
770 |
810 |
16 |
|
|
6,3 |
РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/49-А/2,2/3000/220-380 |
849,5 |
630 |
800 |
860 |
900 |
16 |
|
РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/53-А/3,0/3000/220-380 |
924,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/57-А/4,0/3000/220-380 |
924,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/61-А/5,5/3000/220-380 |
924,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/33-А/7,5/3000/220-380 |
1039,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/37-А/11,0/3000/380-660 |
1039,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/41-А/15,0/3000/380-660 |
1229,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/21-А/18,5/3000/380-660 |
1229,5 |
630 |
800 |
860 |
900 |
16 |
|
|
7,1 |
РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/53-А/5,5/3000/220-380 |
976,5 |
710 |
900 |
960 |
1000 |
16 |
|
РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/57-А/7,5/3000/220-380 |
976,5 |
710 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/33-А/11,0/3000/380-660 |
1091,5 |
710 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/37-А/15,0/3000/380-660 |
1281,5 |
710 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/41-А/18,5/3000/380-660 |
1281,5 |
710 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/17-А/22,0/3000/380-660 |
1281,5 |
710 |
900 |
960 |
1000 |
16 |
|
|
РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/21-А/30,0/3000/380-660 |
1281,5 |
710 |
900 |
960 |
1000 |
16 |
|
|
8,0 |
РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/38-А/2,2/1500/220-380 |
1035 |
800 |
1000 |
1070 |
1100 |
16 |
|
РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/42-А/3,0/1500/220-380 |
1035 |
800 |
1000 |
1070 |
1100 |
16 |
|
|
РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/46-А/4,0/1500/220-380 |
1035 |
800 |
1000 |
1070 |
1100 |
16 |
|
|
РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/22-А/5,5/1500/220-380 |
1150 |
800 |
1000 |
1070 |
1100 |
16 |
|
|
РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/25-А/7,5/3000/220-380 |
1150 |
800 |
1000 |
1070 |
1100 |
16 |
|
|
РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/29-А/11,0/3000/380-660 |
1150 |
800 |
1000 |
1070 |
1100 |
16 |
|
|
РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/33-А/15,0/3000/380-660 |
1340 |
800 |
1000 |
1070 |
1100 |
16 |
|
|
РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/37-А/22,0/3000/380-660 |
1340 |
800 |
1000 |
1070 |
1100 |
16 |
|
|
РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/41-А/30,0/3000/380-660 |
1340 |
800 |
1000 |
1070 |
1100 |
16 |
|
|
9,0 |
РОСА-500/30L-IW-9,0-О-R5Z/9,0/PAG/34-А/4,0/1500/220-380 |
1100 |
900 |
1120 |
1195 |
1255 |
16 |
|
РОСА-500/30L-IW-9,0-О-R5Z/9,0/PAG/38-А/5,5/1500/220-380 |
1215 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/30L-IW-9,0-О-R5Z/9,0/PAG/14-А/7,5/1500/380-660 |
1215 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/30L-IW-9,0-О-R5Z/9,0/PAG/18-А/11,0/1500/380-660 |
1215 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/30L-IW-9,0-О-R5Z/9,0/PAG/22-А/15,0/1500/380-660 |
1405 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-500/30L-IW-9,0-О-R5Z/9,0/PAG/94-А/18,5/1500/380-660 |
1405 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
10,0 |
РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/30-А/4,0/1500/220-380 |
1165 |
1000 |
1250 |
1320 |
1385 |
16 |
|
РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/34-А/5,5/1500/220-380 |
1280 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/10-А/7,5/1500/380-660 |
1280 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/14-А/11,0/1500/380-660 |
1280 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/18-А/15,0/1500/380-660 |
1470 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/22-А/18,5/1500/380-660 |
1470 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/94-А/22,0/1500/380-660 |
1470 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
11,2 |
РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/54-А/7,5/1500/380-660 |
1358 |
1120 |
1400 |
1470 |
1540 |
20 |
|
РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/30-А/11,0/1500/380-660 |
1358 |
1120 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/34-А/15,0/1500/380-660 |
1548 |
1120 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/38-А/18,5/1500/380-660 |
1548 |
1120 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/42-А/22,0/1500/380-660 |
1548 |
1120 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/18-А/30,0/1500/380-660 |
1548 |
1120 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/22-А/37,0/1500/380-660 |
1678 |
1120 |
1400 |
1470 |
1540 |
20 |
|
|
12,5 |
РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/55-А/4,0/1000/220-380 |
1442,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/59-А/5,5/1000/380-660 |
1442,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/63-А/7,5/1000/380-660 |
1442,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/15-А/11,0/1000/380-660 |
1632,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/19-А/15,0/1000/380-660 |
1632,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/54-А/18,5/1500/380-660 |
1632,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/58-А/22,0/1500/380-660 |
1632,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/62-А/30,0/1500/380-660 |
1632,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/14-А/37,0/1500/380-660 |
1762,5 |
1250 |
1600 |
1680 |
1740 |
24 |
Технические
характеристики
|
№ вент. |
Наименование |
N, кВт |
n, об/мин |
Ток, А при 380В |
Масса, кг (тип корпуса) |
||
|
10 |
20 |
30 |
|||||
|
4,0 |
РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/73-А/1,1/3000/220-380 |
1,1 |
2760 |
2,65 |
23 |
26 |
30 |
|
РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/77-А/1,5/3000/220-380 |
1,5 |
2790 |
3,48 |
33 |
36 |
40 |
|
|
РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/85-А/2,2/3000/220-380 |
2,2 |
2810 |
4,97 |
34 |
37 |
41 |
|
|
РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/93-А/3,0/3000/220-380 |
3,0 |
2820 |
6,54 |
43 |
46 |
50 |
|
|
4,5 |
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/25-А/1,1/3000/220-380 |
1,1 |
2760 |
2,65 |
24 |
29 |
34 |
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/29-А/1,5/3000/220-380 |
1,5 |
2790 |
3,48 |
34 |
39 |
44 |
|
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/33-А/2,2/3000/220-380 |
2,2 |
2810 |
4,97 |
34 |
39 |
44 |
|
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/13-А/3,0/3000/220-380 |
3,0 |
2820 |
6,54 |
36 |
41 |
46 |
|
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/17-А/4,0/3000/220-380 |
4,0 |
2840 |
8,41 |
47 |
52 |
57 |
|
|
РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/21-А/5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
51 |
56 |
61 |
|
|
5,0 |
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/25-А/1,1/3000/220-380 |
1,1 |
2760 |
2,65 |
26 |
32 |
39 |
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/01-А/1,5/3000/220-380 |
1,5 |
2790 |
3,48 |
35 |
41 |
48 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/05-А/2,2/3000/220-380 |
2,2 |
2810 |
4,97 |
37 |
43 |
50 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/09-А/3,0/3000/220-380 |
3,0 |
2820 |
6,54 |
48 |
54 |
61 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/13-А/4,0/3000/220-380 |
4,0 |
2840 |
8,41 |
52 |
58 |
65 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/17-А/5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
60 |
66 |
73 |
|
|
РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/21-А/7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
75 |
81 |
88 |
|
|
5,6 |
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/29-А/1,5/3000/220-380 |
1,5 |
2790 |
3,48 |
38 |
45 |
54 |
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/33-А/2,2/3000/220-380 |
2,2 |
2810 |
4,97 |
39 |
46 |
55 |
|
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/37-А/3,0/3000/220-380 |
3,0 |
2820 |
6,54 |
51 |
58 |
67 |
|
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/09-А/4,0/3000/220-380 |
4,0 |
2840 |
8,41 |
56 |
63 |
72 |
|
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/17-А/5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
63 |
70 |
79 |
|
|
РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/21-А/7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
78 |
85 |
94 |
|
|
6,3 |
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/49-А/2,2/3000/220-380 |
2,2 |
2810 |
4,97 |
47 |
58 |
71 |
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/53-А/3,0/3000/220-380 |
3,0 |
2820 |
6,54 |
60 |
71 |
84 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/57-А/4,0/3000/220-380 |
4,0 |
2840 |
8,41 |
64 |
75 |
88 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/61-А/5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
71 |
82 |
95 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/33-А/7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
88 |
99 |
112 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/37-А/11,0/3000/380-660 |
11,0 |
2880 |
21,3 |
112 |
123 |
136 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/41-А/15,0/3000/380-660 |
15,0 |
2910 |
28,8 |
160 |
171 |
184 |
|
|
РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/21-А/18,5/3000/380-660 |
18,5 |
2920 |
34,7 |
172 |
183 |
196 |
|
|
7,1 |
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/53-А/5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
74 |
87 |
104 |
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/57-А/7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
91 |
104 |
121 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/33-А/11,0/3000/380-660 |
11,0 |
2880 |
21,3 |
115 |
128 |
145 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/37-А/15,0/3000/380-660 |
15,0 |
2910 |
28,8 |
163 |
176 |
193 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/41-А/18,5/3000/380-660 |
18,5 |
2920 |
34,7 |
175 |
188 |
205 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/17-А/22,0/3000/380-660 |
22,0 |
2920 |
41 |
256 |
269 |
286 |
|
|
РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/21-А/30,0/3000/380-660 |
30,0 |
2920 |
55,4 |
256 |
269 |
286 |
|
|
8,0 |
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/38-А/2,2/1500/220-380 |
2,2 |
1390 |
5,36 |
65 |
81 |
101 |
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/42-А/3,0/1500/220-380 |
3,0 |
1410 |
7,12 |
72 |
88 |
108 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/46-А/4,0/1500/220-380 |
4,0 |
1410 |
9,38 |
76 |
92 |
112 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/22-А/5,5/1500/220-380 |
5,5 |
1440 |
12,1 |
92 |
108 |
128 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/25-А/7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
96 |
112 |
132 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/29-А/11,0/3000/380-660 |
11,0 |
2880 |
21,3 |
120 |
136 |
156 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/33-А/15,0/3000/380-660 |
15,0 |
2910 |
28,8 |
169 |
185 |
205 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/37-А/22,0/3000/380-660 |
22,0 |
2920 |
41 |
261 |
277 |
297 |
|
|
РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/41-А/30,0/3000/380-660 |
30,0 |
2920 |
55,4 |
261 |
277 |
297 |
|
|
9,0 |
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/34-А/4,0/1500/220-380 |
4,0 |
1410 |
9,38 |
91 |
115 |
146 |
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/38-А/5,5/1500/220-380 |
5,5 |
1440 |
12,1 |
109 |
133 |
164 |
|
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/14-А/7,5/1500/380-660 |
7,5 |
1440 |
15,8 |
139 |
163 |
194 |
|
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/18-А/11,0/1500/380-660 |
11,0 |
1440 |
22,9 |
151 |
175 |
206 |
|
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/22-А/15,0/1500/380-660 |
15,0 |
1450 |
30,1 |
210 |
234 |
265 |
|
|
РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/94-А/18,5/1500/380-660 |
18,5 |
1450 |
36,1 |
233 |
257 |
288 |
|
|
10,0 |
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/30-А/4,0/1500/220-380 |
4,0 |
1410 |
9,38 |
98,7 |
127 |
165 |
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/34-А/5,5/1500/220-380 |
5,5 |
1440 |
12,1 |
116 |
145 |
182 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/10-А/7,5/1500/380-660 |
7,5 |
1440 |
15,8 |
146 |
175 |
212 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/14-А/11,0/1500/380-660 |
11,0 |
1440 |
22,9 |
158 |
187 |
224 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/18-А/15,0/1500/380-660 |
15,0 |
1450 |
30,1 |
219 |
248 |
285 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/22-А/18,5/1500/380-660 |
18,5 |
1450 |
36,1 |
259 |
288 |
325 |
|
|
РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/94-А/22,0/1500/380-660 |
22,0 |
1450 |
43,2 |
298 |
327 |
364 |
|
|
11,2 |
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/54-А/7,5/1500/380-660 |
7,5 |
1440 |
15,8 |
131 |
164 |
208 |
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/30-А/11,0/1500/380-660 |
11,0 |
1440 |
22,9 |
142 |
175 |
219 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/34-А/15,0/1500/380-660 |
15,0 |
1450 |
30,1 |
223 |
256 |
300 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/38-А/18,5/1500/380-660 |
18,5 |
1450 |
36,1 |
241 |
274 |
318 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/42-А/22,0/1500/380-660 |
22,0 |
1450 |
43,2 |
259 |
292 |
336 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/18-А/30,0/1500/380-660 |
30,0 |
1450 |
57,9 |
293 |
326 |
370 |
|
|
РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/22-А/37,0/1500/380-660 |
37,0 |
1450 |
69,9 |
358 |
391 |
435 |
|
|
12,5 |
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/55-А/4,0/1000/220-380 |
4,0 |
930 |
9,74 |
184 |
231 |
292 |
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/59-А/5,5/1000/380-660 |
5,5 |
950 |
13,2 |
204 |
251 |
312 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/63-А/7,5/1000/380-660 |
7,5 |
950 |
17,2 |
220 |
267 |
328 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/15-А/11,0/1000/380-660 |
11,0 |
960 |
23,6 |
277 |
324 |
385 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/19-А/15,0/1000/380-660 |
15,0 |
960 |
31,2 |
312 |
359 |
420 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/54-А/18,5/1500/380-660 |
18,5 |
1450 |
36,1 |
303 |
350 |
411 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/58-А/22,0/1500/380-660 |
22,0 |
1450 |
43,2 |
329 |
376 |
437 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/62-А/30,0/1500/380-660 |
30,0 |
1450 |
57,9 |
357 |
404 |
465 |
|
|
РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/14-А/37,0/1500/380-660 |
37,0 |
1450 |
69,9 |
441 |
488 |
549 |
|

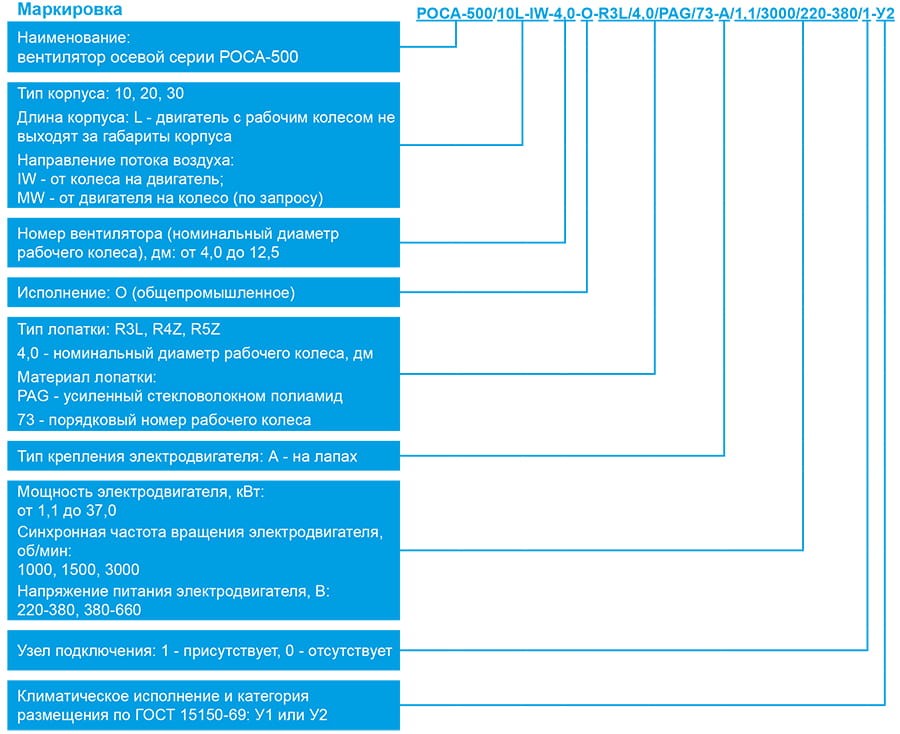

МАРКИРОВКА:
Вентилятор
осевой РОСА-500 с типом корпуса 10; двигатель с рабочим колесом не выходят за
габариты корпуса; направление потока воздуха от колеса на двигатель; номер
вентилятора 4,0; общепромышленного исполнения; укомплектован рабочим колесом
R3L; номинальный диаметр рабочего колеса 4,0 дм; крепление электродвигателя на
лапах; мощность электродвигателя 1,1 кВт; частота вращения рабочего колеса 3000
об/мин; напряжение питания электродвигателя 220/380В; узел подключения 1
(присутствует); климатическое исполнение У2.
Электрические схемы подключения вентиляторов в сеть 380 В
* В вентиляторах с номинальным напряжением ∆/Y 380/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96 получить консультацию
